200L 1000L ビジュアル全自動充填機メーカーとして、Somtrue は常に品質を第一に考え、生産プロセスと品質管理システムを継続的に最適化しています。当社は、各 200L 1000L ビジュアル全自動充填機が最高基準を満たすことができるように、すべてのリンクを厳密に管理しています。当社はお客様のパフォーマンスと信頼性の要件を理解しているため、研究開発とイノベーションに多大なリソースを投資するだけでなく、当社の製品がお客様の多様なニーズを確実に満たせるようパートナーと緊密に連携しています。
(機器の外観は、物理的なオブジェクトの影響で、カスタマイズされた機能や技術的なアップグレードによって異なります。)
Somtrue は専門メーカーであり、世界中の顧客に優れた製品とサービスを提供することに尽力しています。当社の200L 1000Lビジュアル全自動充填機は国内市場だけでなく、国際市場でも広く認められています。ソムトゥルーは、たゆまぬ努力と継続的な革新を通じて、世界中の顧客の増大するニーズに応えるために技術レベルと生産能力を向上し続けています。双方の努力と協力を通じて、より良い未来が築かれると信じています。既存のお客様であっても、新しいパートナーであっても、私たちはお客様とともに成長し、より大きな成功と成果を達成できることを楽しみにしています。一緒に課題に取り組み、顧客にとってより大きな価値を創造し、業界の発展と進歩を共有しましょう。

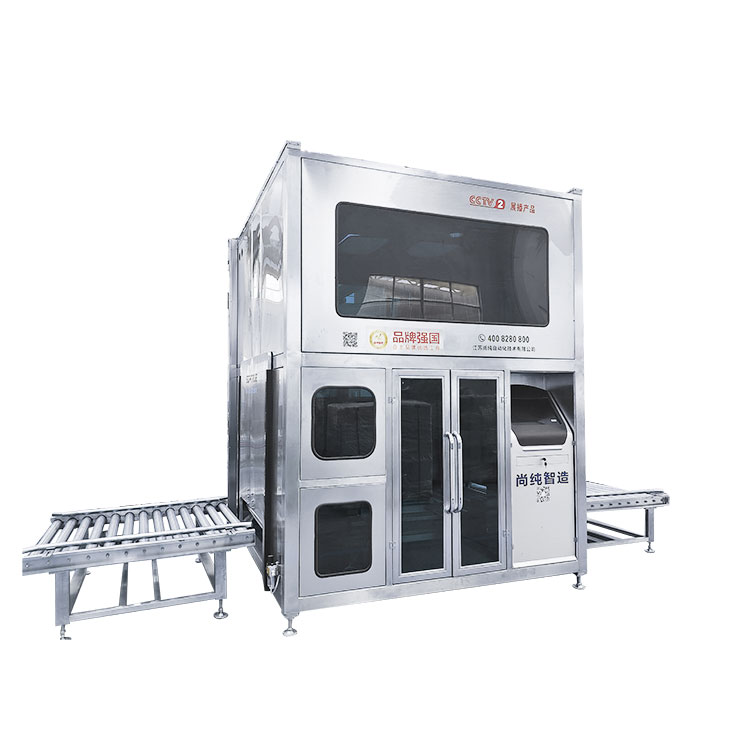

200L バレル(トレイ含む)包装用の防爆環境下で 200L バレル専用に設計されたインテリジェント包装システム。視覚的な検索口を使用して、200Lバレルの自動開封、自動ダイビング、自動高速充填、自動漏れ、自動シールスレッドカバーおよびその他の全プロセスの自動包装を実現できます。
充填主要部は環境保護フレームを採用しており、窓が見え、ドアが自動的にバケットに出入りし、充填時に密閉空間を形成できます。この機械の電気制御部分は、強力な制御能力と高度な自動化を備えたPLCプログラマブルコントローラー、計量モジュール、ビジュアルシステムなどで構成されています。バレル充填なしの機能により、材料の無駄や汚染を避けるために、バレルの口に充填することはできません。そのため、機械の電気機械統合は完璧な性能を発揮します。
計量の原理を利用して充填量の制御を実現します。充填バルブの開放時間はプログラマブル コントローラー PLC によって制御され、材料は容器に流入 (またはポンプ供給を通じて輸送) されます。この機械の充填部は、太管と細管の二重パイプラインにより高速充填と低速充填を実現しており、低速充填流量は調整可能です。初回充填時には二重管路が同時に開きます。充填期間の後、ダイビングシリンダーはバレル口の位置まで上昇し、原油パイプラインが閉じられ、細いパイプラインは設定された全体の充填量までゆっくりと充填を続けます。充填終了時には自動スピンカバーが行われます。
この装置には計量およびフィードバック システムが搭載されており、高速および低速の充填量を設定および調整できます。

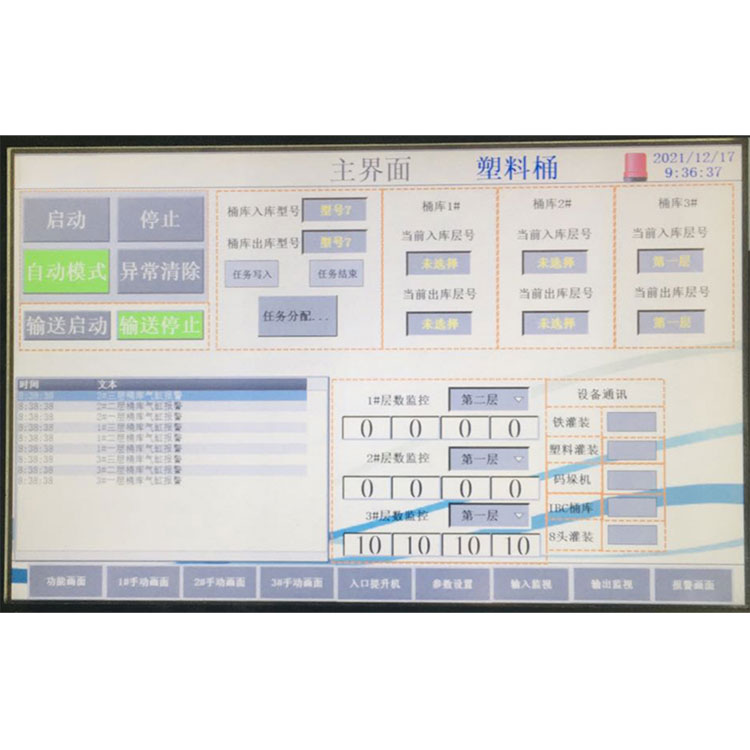

タッチスクリーンには、現在時刻、装置の稼働状況、充填重量、累積出力などの機能を同時に表示できます。
この装置は、警報機構、障害表示および迅速な処理スキームの機能を備えています。
充填ラインにはインターロック保護機能があり、充填は自動的に停止し、充填が完了すると自動的に充填されます。
この機械には全体のカバーが装備されており、バケットの片側が開いており、自然換気を維持します。残りは密閉構造で、窓があり、手動制御用の小さな換気装置が装備されています。
このマシンは完全に閉じたカバーで、加圧インターフェースを備えており、機器を微量充電し、機器内への外部ガスを削減できます。
防爆タイプ: | Exd ii BT4 |
外形寸法 (長さ、幅、高さ) mm: | 2400*2800*3000 |
適切なバレルタイプ: | 200L鉄樽(4樽/トレイ) |
計量範囲: | 0~1,500kg |
充填精度: | ±200g(200Lバレルメーター) |
スケール値: | 200g |
電源供給電力: | AC380V / 50Hz; 10kW |
ガス供給源: | 0.6MPa;1.5m3/hインターフェース:φ12ホース |

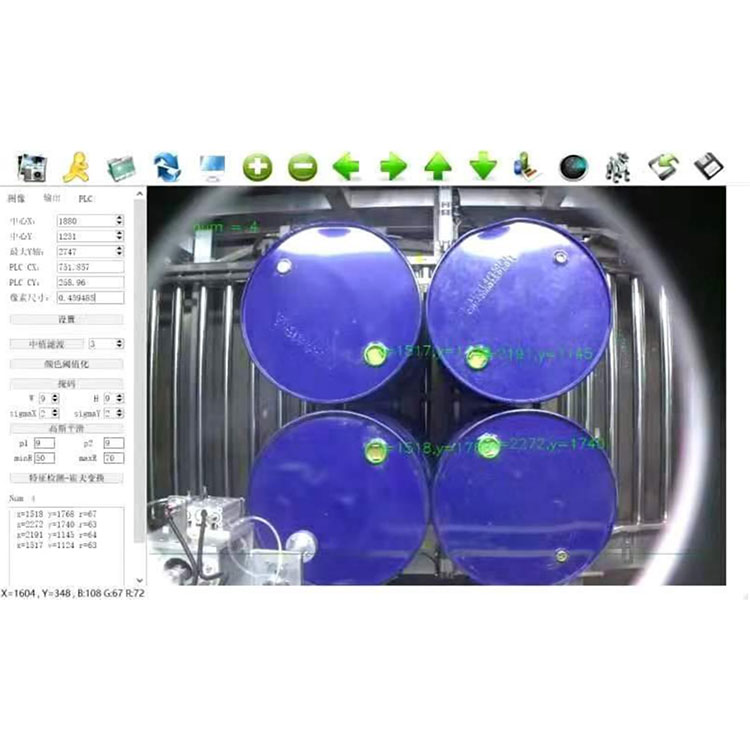

ビジョン:産業用インテリジェントカメラを使用し、視覚防爆マシンボックスにロードして動作します。インテリジェントカメラから、PLC制御座標移動システムが充填ガンをバレルポートに向けます。3D座標移動システム:ガイドレールシステムと防爆減速モーター。
主な機能:
自動検索: 視覚的な位置決め、座標移動システムの検索、ガン滴充填の充填。
高速および低速の倍速自動定量充填: 充填精度と生産能力を確保します。
充填フォーム: 液面上または液面下に充填します。
空気圧ベースバルブは常に大きく開いており、フロントエンドの流量制限をゆっくりと加えて、充填ガン出口の流量を遅くします。
液体カップの設計 - 灌流後の残留液体の漏れを最小限に抑えます。
自動および手動の定量充填 - 操作とメンテナンスが簡単。
自動剥離機能 - 充填容器の一貫性のない重量係数による精度への影響を克服します。
複数の重量範囲に適応したバリューポイント調整可能な定量充填。
自動診断、故障警報 - システム動作の信頼性を向上させます。
安全インターロックバケットが所定の位置にあり、スプレーガンが下にあります。ガントップバレルリターンを充填します。
セルフロック制御 - 充填前にノズルをテストします。
製品設定ストレージ - さまざまな製品重量設定値および関連する灌流パラメータを最大で保存できます。
公差検出 - 充填エラーの自動検出。
タッチスクリーン - 中国語インターフェース、直感的で便利な設定。
アラーム アラート - 障害点まで正確です。
ライン全体は複数の PLC システムで構成されており、個別に制御したり、相互に連動したりすることができます。システムの自己検査、故障表示警報、精度、速度、出力などの機能を備えています。各システムには独自のマンマシンインターフェースがあり、すべてのパラメータはマンマシンインターフェース上で操作できます。詳細なパイプライン制御プロセスのフローチャートとロジック図を提供します。
充填材の種類、バッチ数量、日付、バレルあたりの重量、保管時間、その他の記録機能を保存できます。
充填ガンヘッド: 外部ブロックの形で、充填中に自動的にバレル口 (バレルの底部) に潜り、充填後に自動的に上昇します。充填ガンヘッドは中空設計で、ガンヘッドを閉じた後に材料をパージして材料の飛散を防ぐことができます。
充填ガンヘッドの下部には液板が伸びるシリンダーが設けられています。充填後、充填ヘッドが上昇し、ドレンプレートが伸びることで、材料による梱包・搬送ライン本体の汚染を防ぎます。液体接続ディスクはフリーハンドで分解できるように設計されており、工具を使わずに分解でき、掃除に便利です。

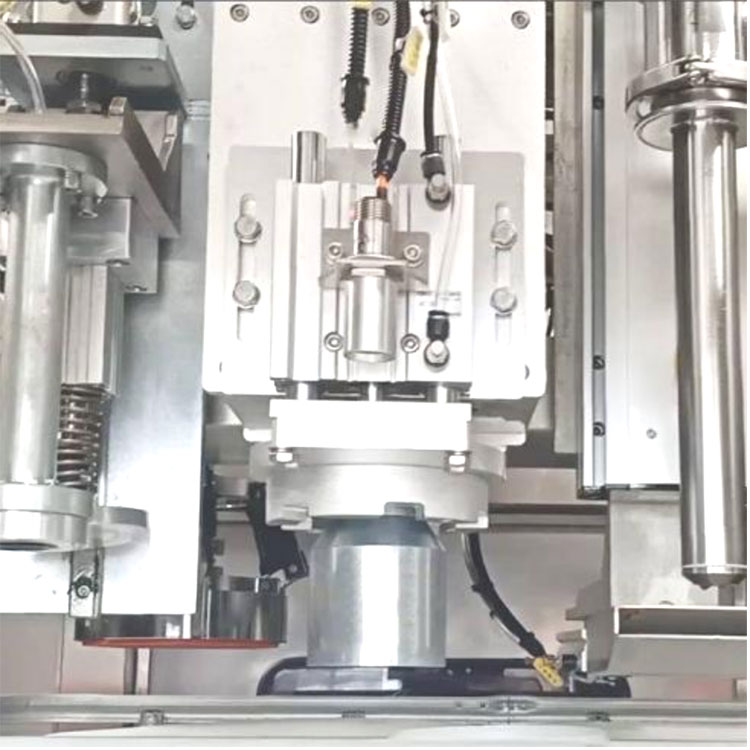

オープンカバー、スピンカバー部分:当社の特許技術を使用して、回転カバーヘッドとバレル表面を垂直にパッケージすることができ、滑らかで、カバーを開けたりカバーを回転したりするのが簡単で、カバーを傷つけず、カバーを傷つけません。 、しっかりとしたカバーの密閉度が高いです。
タッチスクリーン操作による材料充填パラメータの設定と操作は、シンプルかつ直感的で、温度表示、故障診断とアラーム、プロンプト機能を備えています。メモリストレージプログラム機能を備えており、複数のパラメータセットを保存でき、履歴データを表示できます。測定偏差を自動的に計算でき、さまざまなプログラムに名前を付けたり、さまざまな仕様を変更したり、生産能力を変更したりすることができ、さまざまなパラメータを調整するだけで済み、作業効率が向上します。計量システムは有名なアメリカブランドのセンサーを採用し、充填精度を保証します。さらに、このシステムには油保護機能があり、センサーの取り付け、取り外し、修理が便利です。
スケールテーブルには保護機能があり、砲身頭部が自動的に戻ると、銃頭が自動的に戻ります。最大限の充填時間で保護されます。
安全連動
供給サイトの安全インターロック:
給餌時にボタン 1 と 2 を取り付けます。トレイを上に載せて搬送する場合は、1番のボタンを押すと、組立ラインが1番のマークを付けて、トレイを1番充填装置へ搬送します。
再度、トレイを載せて搬送したら、No.2ボタンを押します。その後、組立ラインはNo.2マークを付けて、トレイをNo.2充填装置に搬送します。
いいえのとき。 1 つの充填物が排出されると、組立ラインには No.1 完了マークが表示され、次のステーションの No.2 充填装置には進みません。
充填安全インターロック:
安全終了:
セキュリティ ドアが開いたら、現在のアクションを一時停止します。
セキュリティ ドアが閉じられた後、異常なアクセス制御は解除され、充填は継続して通常の動作を完了します。
ダイビングインターロック:
充填バケットの口の外側で、異常な下方圧力アラームが生成され、充填ヘッドが元の位置まで上昇し、手動介入によって解決されます。
過体重を埋める:
時間外の充填テスト充填、機械全体の充填停止、アラーム、手動介入による解決。
充填詰まりアラーム
カメラが異常警報を発する
材料の入出材異常警報
Somtrue には、創造性と専門知識に満ちた設計および製造チームがあります。当社のチームメンバーは経験豊富で、幅広い業界知識と技術的専門知識を持っています。製品設計、プロセス計画、装置製造のいずれにおいても、私たちは細部に注意を払い、卓越性を追求します。江蘇上春がお客様の多様化するニーズを満たす高品質の製品とサービスを提供できるのは、このプロフェッショナルチームのたゆまぬ努力と優れたスキルがあると私たちは信じています。
